SIG SG 550 - Das Forças Especiais da FAB

SIG SG 550


Tipo: Fuzil automático/ Semi-automatico
Fabricante: Swiss Armas AG (Anteriormente a SIG)

Lugar de origem: Suíça

Número construído: 600.000

Calibre: 5,6 milímetros Gw Pat 90 ( 5.56 × 45 milímetros NATO )
Peso (vazio): 4,05 kg
Comprimento: 998 milímetros
Comprimento (com Coronha dobrado): 772 milímetros
Comprimento do cano: 528 milímetros
Velocidade na Boca do Cano: 970 m/seg.
Sistema de operação: Aproveitamento de gases e ferrolho rotativo.
Miras: Miras abertas com alça regulável e massa fixa.
Trilho: picatinny para miras ópticas e eletrônicas.
Capacidade do Carregador: 20, 30 Cartuchos
Cadência de tiro: Semi automático (SG-556), SG 550: 700 tiros por minuto.
Faixa de fogo eficaz: 400 m



Desenvolvimento do SIG SG 550 fuzil de assalto começou no final de 1970. É o protótipo foi baseado no projeto anterior SG 540. Em 1984, de designação foi alterada para o SG 550. Sua produção começou em 1986. O SIG SG 550 foi adotado oficialmente pelo exército suíço em 1990 como o Stgw.90. Ele substituiu o envelhecimento SIG 510 (Stgw.57) rifle automático. Exército suíço tomou as últimas entregas da Stgw.90 em meados de 1990, no entanto essas armas ainda são fabricados para clientes de exportação. Mais de 600 000 desses fuzis foram produzidos. Atualmente, é um rifle militar suíço padrão. O SG 550 está em serviço com pelo menos 10 operadoras em todo o mundo. Estes são geralmente usados ​​pelas unidades de elite.

Produção

Em fevereiro de 1983, a decisão de adotar o SG 541 foi anunciada publicamente (a designação do rifle foi alterado em outubro do ano seguinte, a SG 550, enquanto a versão carabina ficou conhecido como o SG 551). O rifle foi oficialmente aceita em serviço em 1990, daí a designação militar Stgw 90. Mais de 600 mil fuzis foram entregues desde então e produção para os militares já cessou


Mecanismo de funcionamento

O SG 550 é um fogo seletivo 5,56 × 45 milímetros NATO rifle de assalto disparando a partir de um parafuso fechado . Tem um gás-atuada pistão-driven sistema operacional de longo curso derivado do SG 540 SIG série de rifles, que utiliza pó de gases queimados ventilados através de uma porta no barril ao poder das partes móveis da arma. Uma vez dentro do cilindro de gás, gases propulsores passar através de um canal em forma de L usinados na cabeça do pistão e são direcionadas para a frente para a válvula de gás. O acúmulo de pressão na frente da cabeça do pistão empurra o pistão e parafuso transportador para trás. À medida que o pistão é movido para trás, a porta do gás e do canal em forma de L se mover para fora do alinhamento, o corte do fornecimento de gás para o cilindro. Resíduos de gás e pó excedente são evacuados por meio de uma abertura de escape do cilindro de gás. Este sistema garante que apenas o volume exacto de gás necessária para superar a resistência de massa e de montagem de movimento da espingarda é admitido a partir do barril. A válvula de gás ajustável manualmente tem duas configurações, uma para o funcionamento normal, e a segunda posição para utilização na presença de incrustação pesada ou congelamento.

O ferrolho rotativo mecanismo de bloqueamento consiste em dois aço grampos de bloqueio que engatam nos recessos de bloqueio da culatra, e é idêntico ao utilizado no GE 540. Uma mola extractor está incorporado no parafuso, enquanto uma saliência fixa sobre uma das calhas de guia interno do receptor ejecta as cápsulas dos cartuchos usados.

Variantes

SG 551 carabina

O SG 551 carabina tem um padrão curto 363 milímetros (14,3 in) cano, tubo de gás e pistão em comparação com o SG 550. O SG 551 fuzis da série tem um 466 milímetros (18,3 in) raio de visão de longo. O handguards também foram alteradas eo bipé removido. O SG 551 não pode ser utilizado com uma baioneta ou de espingarda granadas de incêndio. O SG 551 vem em várias versões especializadas, projetadas para uso com segurança e forças especiais. Entre essas variantes são o SG 551-1P carabina polícia (projetado para atingir alvos apontam para 300 m, equipado com um Hensoldt 6X42 BL mira telescópica e destacável do riser bochecha), o SG 551 SWAT carabina (revestidas com um acabamento resistente à corrosão e equipado com uma mira óptica de montagem usadas com uma grande variedade de pontos turísticos, e também pode aceitar acessórios de missão crítica, como um bipé, ponteiro laser ou luz tático) eo SG 551 LB carabina com um Extended 454 milímetros (17,9 in) barril que permite o uso de granadas de fuzil e baioneta.

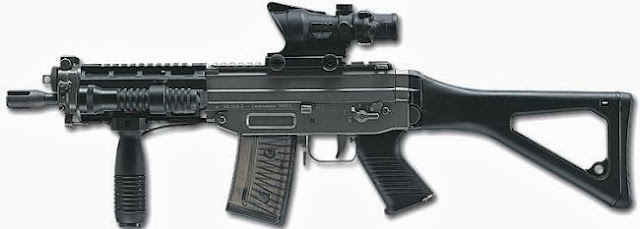

SG 552 Commando

O compacto SG 552 Commando (designação completa como o 552-2P [5] ) carabina foi lançado em 1998. Tem uma curta 226 milímetros (8,9 cm) do tambor (com uma forma aberta, de 3 pinos supressor de flash) e tubo de gás ventilado handguards e um grupo transportador de parafuso redesenhado que foi integrada com a haste do êmbolo de modo a formar uma única montagem de movimento. O SG 552 fuzis da série tem uma 360 mm (14,2 in) raio de visão de longo. O mecanismo de retorno tiver sido movido para a parte traseira da caixa do receptor e da sua mola de retorno é guiada de uma maneira análoga à do AK-47 : de um guia de aço haste (mais tarde modelos incluem um guia polímero haste) que descansa contra a parte inferior do receptor superfície traseira sob a tensão da mola de recuo comprimido. Como o SG 550/551, este modelo pode aceitar trilhos e acessórios permitindo o uso da óptica. A versão longa barril do SG 552 conhecido como o SG 552 LB incorpora um 346 milímetros (13,6 in) barril com provisão para disparar granadas de fuzil e apoiar uma baioneta.


SG 553

 O SG 553 é uma versão melhorada do SG 552 e foi lançado em 2009. Mesmo que mais se assemelha a SG 552, o SG 553 tem uma vantagem chave, a mola de retorno está agora envolvida em torno da haste como no SG 550/551 modelos, que abordam vários problemas de confiabilidade encontrados na SG 552 e também permite que o utilização do padrão ± 550/551 identificador de carregamento. O SG 553 fuzis da série tem um 339 milímetros (13,3 in) raio de visão de longo. A versão longa barril do SG 553 conhecido como o SG 553 LB incorpora um 347 milímetros (13,7 in) barril com provisão para disparar granadas de fuzil e apoiar uma baioneta. Outras opções de fábrica para o 553 série rifle SG é um receptor integrado Picatinny rail e uma coronha ajustável.


SG 550 Sniper

Outro membro da família 550 ± é a variante atirador SG 550 concebido especificamente para as forças de segurança suíços. Este rifle accurized tem um refinado gatilho de dois estágios (a força de tração foi reduzida de 35 N (7,9 £ f) a 15 N (3,4 £ f), um pesado martelo-forjado de 650 mm (25,6 in) cano longo com um 254 mm (01:10 in) taxa de torção vasculhando (ele não tem flash Hider) e é usada exclusivamente com mira telescópica. A nova coronha dobrável tem um pedaço bochecha ajustável e um sistema de espaçador na bunda, o ângulo de inclinação da empunhadura ergonômica pode ser regulada eo bipé possui um mecanismo de ajuste de altura e não consigo. O rifle não está mais em produção.


Variantes civis

O SG 550/551/552/553 também estão disponíveis no semi-automáticas apenas configurações, destinado ao mercado de tiro civil. Entre essas variantes são o SG 550/551/552 SP, PE 90 e SIG Esporte rifles. O SG série 550 está disponível com 178 milímetros ou 254 mm (01:07 e 01:10 em) de taxa de torção de barris. Rifles designado 55x SG-1 tem um 254 milímetros (01:10 in) taxa de torção, enquanto os modelos marcados SG 55x-2 tem um 178 milímetros (1,7 in) taxa de torção. A artilharia GP 90 munição é otimizado para uso com o original Swiss 254 milímetros (01:10 in) taxa de torção estrias.

 Devido a restrições de importação, o mercado civil americano exigiu uma versão parcialmente americano fez montado pelo SIG SAUER, Inc. em Exeter, New Hampshire . O SIG556 é projetado para atender a esses requisitos. O 556 não tem capacidade full-auto eo comprimento total é de 940 milímetros (37,0 in). Uma diferença é um novo alumínio receptor menor que aceita M16 STANAG revistas e uma M4 buttstock telescópica. Taxa de torção do barril é de 178 mm (01:07 in).

 Existem muitas variantes deste rifle oferecido para venda. A primeira variante foi vendido com um trilho de alumínio Picatinny no receptor superior e uma série de calhas de plástico sobre o fuste. O mercado empurrou SIG para produzir o rifle com o perfil mais fino 551-tipo handguards e uma vista frontal com capuz, esta versão é comercializado como o SIG556 Classic. [8] Vários modelos de coronha dobrável foram liberados, bem como variantes com combinações fuste blasfemava. Outra grande variante é um SIG556 DMR. Isto caracteriza um 21 em (533,4 milímetros) cano longo sem supressor de flash, atualizado, um tipo de correspondência gatilho, Magpul PRS estoque e mais velhos estilo plástico handguards. SIGP556 variantes de pistola com 10 em barris também estão disponíveis. Em 2012, a SIG556R ou SIG556 russo chambered para o 7.62x39mm cartucho e usando AK foi introduzido revistas caixa-padrão.


O SIG 522LR é um .22 rifle calibre esportivo denominado após a SG 551. Ele usa um simples blowback sistema operacional semi-automático e seu tambor tem uma 406 mm (1.16 in) taxa de torção. Devido ao seu princípio de funcionamento, a espingarda não tem nenhuma semelhança mecânica com outros SG 550 variantes. O SIG522 aceita comumente disponíveis no estilo AR revistas de conversão de calibre .22.

No brasil
A versão SIG SG-551, usado pela força aérea brasileira em sua tropa de busca e resgate de combate Para-SAR, representa a versão carabina. É uma versão com cano mais curto, com 14 polegadas (363 mm), permitindo seu manejo em áreas apertadas como dentro de um helicópteros ou aeronave de transporte de pára-quedistas. Essa versão é muito usada por departamentos de policia do mundo todo e alguns podem ser vistos nas mãos de policiais civis de São Paulo
